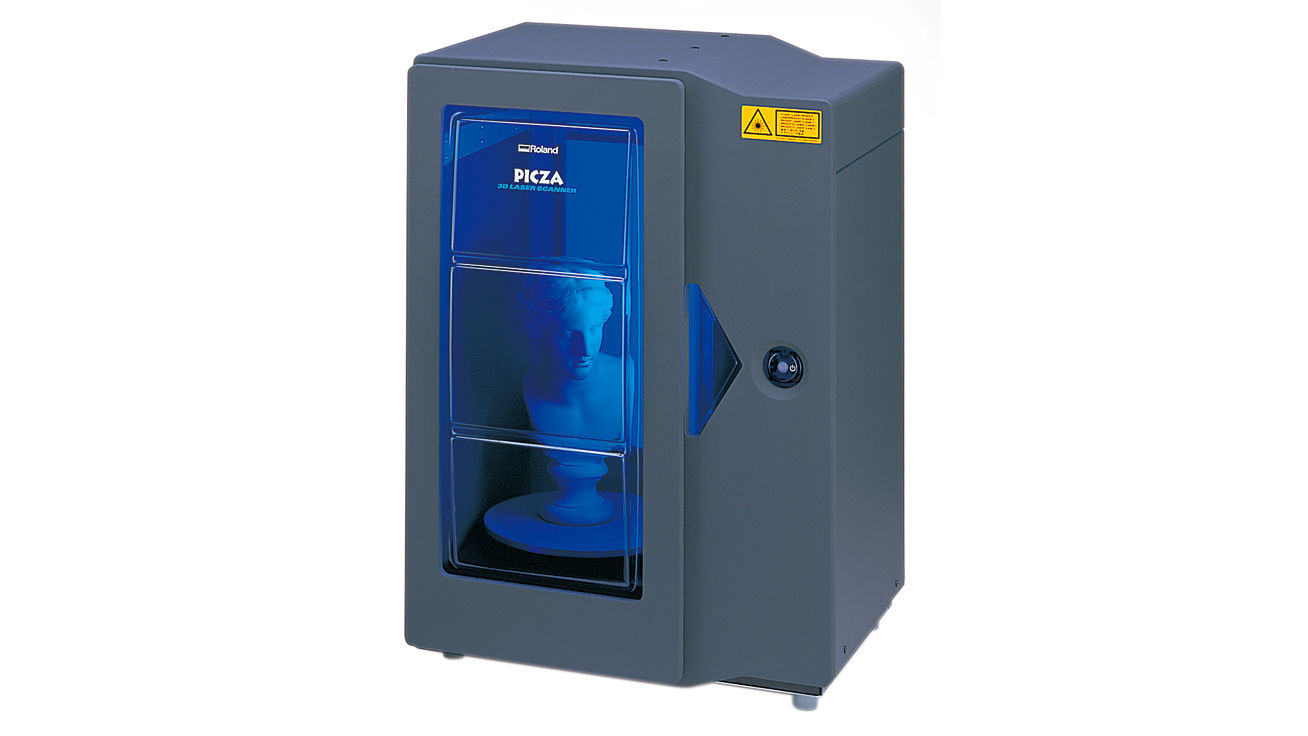

立体物のスキャニングから3Dデータの生成まで手軽に行えるレーザースキャナ 3D LASER SCANNER PICZA Model LPX-250

ローランド ディー.ジー.株式会社(浜松市新都田1-6-4/代表取締役社長:冨岡昌弘)は、クレイモデルなどの立体物を3次元データ化(3Dデータ化)する非接触式3次元レーザースキャナ「PICZA model LPX-250」を本日発表いたします。

LPX-250は、赤色半導体レーザーを使用し「回転スキャン機能」、「平面スキャン機能」2つのスキャニングモードを搭載した非接触式3次元スキャナです。

特長は、(1)直径254.0mm(10インチ)×高さ406.4mm(16インチ)のワイドなスキャンエリアと、高さ400mmの立体物を約8分という高速で読みとることのできる優れた基本性能。(2)非接触方式のため、スキャン対象物を傷つけることがありません。(3)最適なスキャニングを可能にする簡単操作の制御アプリケーション「Dr.PICZA3」と、スキャニングしたデータを様々に編集できる「3D Editor」を標準で付属。導入してすぐにシステムとしてご活用いただけます。

さらに、LPX-250にはスキャンした3Dデータ(ポリゴンデータ)を3D CAD/CGで取り扱うことのできるサーフェスデータ化(NURBS曲面)するためのソフト「Pixform(ピックスフォーム)」を標準で付属いたします。これによりポリゴンの最適化、サーフェス(NURBS曲面)への自動変換といったデータ修正を可能にします。修正後のデータはIGES等のファイル形式に変換して、お使いの3D CAD/CGでご利用いただけます。

プロダクトデザインやリバースエンジニアリング、コンピュータグラフィックスなど、あらゆるクリエイティブシーンで活躍する高機能3Dスキャナ「LPX-250」は、2001年12月3日(月)発売です。

LPX-250の主な特長

3D CAD/CGアプリケーションへの入力デバイスとして、一貫したソリューションを提供

3Dスキャナで取り込んだデータ(ポリゴンデータ)を3D CAD/CGで活用するためには、サーフェスデータ(NURBS曲面)に変換する必要があります。従来、このデータ変換作業には、高額なサーフェスデータ変換ソフトを別途必要としていました。

「LPX-250」では、スキャンしたデータの変換や高度な編集を可能にしたソフトウェア「Pixform」を標準で付属。ポリゴンデータのスムージングやサーフェスデータ(NURBS曲面)の自動生成等の処理を行うことができます。これにより、生成したサーフェスデータをIGESなどのファイルに変換し、お使いの3D CAD/CGでご利用いただけます。

回転スキャンと平面スキャンの2つのスキャニングモードを搭載

スキャン対象物を回転させながら一定方向からのレーザー照射でスキャンする「回転スキャン」と、スキャン対象物を最大6面分割で各面をスキャンする「平面スキャン」の2つのスキャニングモード、さらにその組み合わせにより、形状に合わせた最適なスキャン方法を選択することができます。

簡単操作のイージースキャン機能

ボタンひとつで自動的にスキャンを行う「イージースキャン機能」を搭載。高精度なスキャニングの前のプレスキャニングや、全体形状の把握をする際に便利です。これをベースに回転スキャンと平面スキャンを活用すれば、目的に合ったより高精度なデータを作成することができます。

スピーディなレーザースキャン

非接触式によるレーザー方式で、立体形状を高速で読み取ることができます。例えば、高さ400mmの立体物を回転スキャンモードでスキャンピッチを4mmで設定すれば、約8分でスキャニングが完了します。また、非接触式のため、対象物に傷をつけることがなく、安心してスキャニングを行うことができます。

ワイドなスキャンエリア

大型の立体物をスムーズにスキャンできるワイドなスキャンエリアを確保しています。直径254.0mm(10インチ)×高さ406.4mm(16インチ)までの立体物をスキャンすることができます。(但し、平面スキャン時のスキャニング幅は230mm、テーブル回転速度は15rpm(1分間に15回転)になります。)

制御ソフトと編集ツールを標準で付属

スキャニング制御アプリケーションソフト「Dr.PICZA3」と、スキャンデータ編集ツール「3D Editor」を標準で付属。「Dr.PICZA3」は、スキャンピッチやスキャン範囲の設定を行います。「3D Editor」は、取り込んだ3Dデータを編集するアプリケーションです。

LPX-250の主な仕様

製品名	LPX-250
標準価格(税抜)	1,350,000円
テーブルサイズ	直径254.0mm
最大スキャン領域	回転スキャン:直径254.0mm、高さ406.4mm 平面スキャン:幅230.0mm、高さ406.4mm
センサ / スキャン方式	非接触式レーザーセンサ / スポットビーム三角測量方式
外形寸法 / 重量	528(W)×742(D)×431(H)mm / 32kg(本体のみ)
初年度販売目標台数	500台(国内・海外の合計台数)
発売日	2001年12月3日(月)
