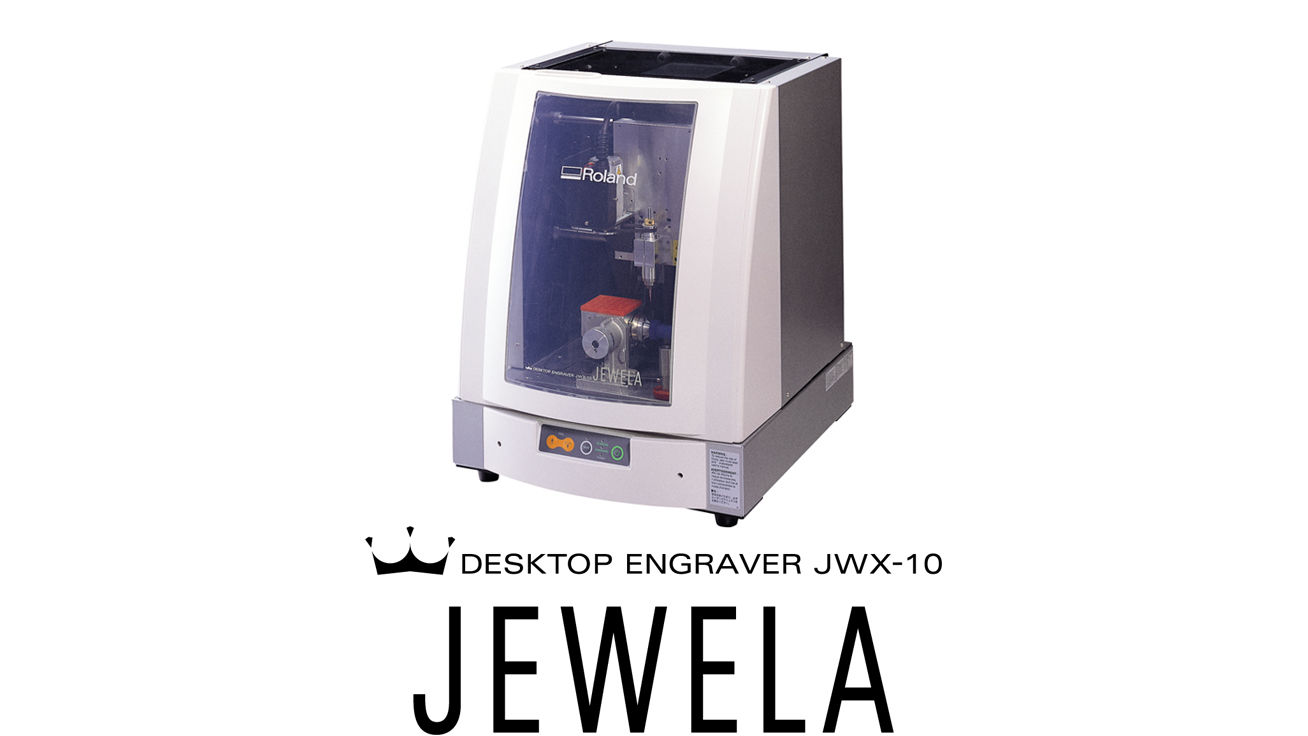

ジュエリークラフトの大幅な効率化を実現するワックス原型製作支援ツール誕生！JEWELA(ジュエラ) model JWX-10

ローランド ディー.ジー.株式会社（浜松市新都田1-6-4／代表取締役社長：冨岡昌弘）は、指輪やペンダント、イヤリング、ブローチなど様々な宝飾品の“ワックス原型製作※1”が高効率に行える、宝飾業界向け切削RPマシン(Subtractive Rapid Prototyping Machine)｢JEWELA(ジュエラ) model JWX-10」を本日発表いたします。

宝飾品のワックス原型は、専門的な知識と技術を持った宝飾デザイナーやクラフトマンが、手描きまたは専用3D CADソフトでデザインしたスケッチやデータを元に、ひとつひとつ手作業で作り上げていくのが一般的な手法です。そのため通常は、1～2週間程の製作期間が必要となります。最近では、専用3D CADソフトでデザインした場合、高価な「積層マシン」を使って製作するケースも増えていますが、多くの場合は専門の出力サービスセンターに外注依頼せざるを得ないのが現状です。

｢JWX-10｣は、宝飾デザイナーやクラフトマンが工房に居ながら、3D CADソフトでデザインしたデータを、手軽に“カタチ”にすることをコンセプトに開発された宝飾専用の低価格切削RPマシンです。
場所を選ばないコンパクトサイズながら、切削モーターには長寿命かつ高性能100WのDCブラシレスモーターを採用し、高速・高精度切削を実現。半日から1日程度で高精度なワックス原型を製作することができます。刃物の回転数は6,000～20,000rpmと素材に合わせた調節ができ、短時間で最良の切削品質が得られます。また、指輪の360°切削※2を実現するための回転軸ユニットに加え、ペンダント、ブローチなどの切削を行うための平面テーブルも標準装備しています。さらに、専門知識がなくても手軽に使用できるCAMソフトウェア｢MODELA Player4｣を標準付属。価格も標準価格：998,000円（税抜）という導入しやすい低価格を実現しました。

デザイナーやクラフトマンの熟練の技と「JWX-10」の組み合わせで、スピーディかつ手軽にワックス原型を製作することができ、｢製作時間の大幅な短縮｣や｢外注コストの削減｣はもちろん、｢デザイン変更時の柔軟な対応｣や｢トライ&エラーを手軽に繰り返すことによるデザイン品質の向上｣など様々なメリットが生まれます。
発売は2005年1月21日(金)です。

※1. ワックス原型は鋳造の際に貴金属を流し込む鋳型の基となるもの。ワックス原型を石膏に浸し、硬化後に高温にてワックス原型を溶解させることで鋳型が完成。そこに貴金属を流し込むことで宝飾品の鋳造物を製作します。
※2. JWX-10は製品の構造上、データの形状によって切削できない箇所が発生します。最終的なワックス原型を完成させるには手加工による最終仕上げが必要な場合があります。

新製品の主な特長

- 宝飾品のワックス原型制作を大幅に効率化する切削RPマシン
- 場所を選ばないコンパクトサイズながら、高速・高精度な加工を実現
- 指輪切削を実現する回転軸ユニットとペンダントなどの平面切削用テーブルを標準装備
- 簡単操作のCAMソフト「MODELA Player 4」を標準付属
- 導入しやすい低価格を実現

宝飾品のワックス原型製作を大幅に効率化する切削RPマシン

｢JEWELA model JWX-10｣は、宝飾品のワックス原型製作を高効率に行うことができる、宝飾業界向け切削RPマシンです。3D CADソフトでデザインした指輪やペンダント、イヤリング、ブローチなどの様々な宝飾品のデジタルデータを元に、デザイナーやクラフトマン自身が効率よくワックス原型製作を行うことができます。これにより、｢製作時間の大幅な短縮｣や｢外注コストの削減｣を実現するだけでなく、「デザイン変更時の柔軟な対応」や「トライ&エラーを手軽に繰り返すことによるデザイン品質の向上」など様々なメリットが生まれます。

場所を選ばないコンパクトサイズながら高速・高精度な加工を実現

本体の外形寸法は440(幅)×517(奥行)×554(高さ)mmと工房に設置しても場所を選ばないコンパクトサイズながら、切削モーターには長寿命かつ高性能100WのDCブラシレスモーターを採用し、高速・高精度加工を実現しています。刃物の回転数は6,000～20,000rpmと素材に合わせた調節が可能で、短時間で最良の切削品質が得られます。

指輪切削を実現する回転軸ユニットとペンダントなどの平面切削用テーブルを標準装備

“指輪のワックス原型”の切削加工を実現するために、回転軸ユニットを標準装備しました。回転軸ユニットには幅最大50mm、外形最大φ85mmの市販ワックスチューブがセット可能。取り付けたチューブワックスを円筒状に正確に切削できるよう、回転軸の中心を検出するセンサーも標準装備し、スムーズな指輪のワックス原型製作を実現します。

また、ペンダント、ブローチなどの平面切削を行うための65(X)×65(Y)mmのテーブルも標準装備。さらに、回転軸ユニットを取り外すことで、140(X)×105(Y)mmのワイドな加工にも対応します。

•

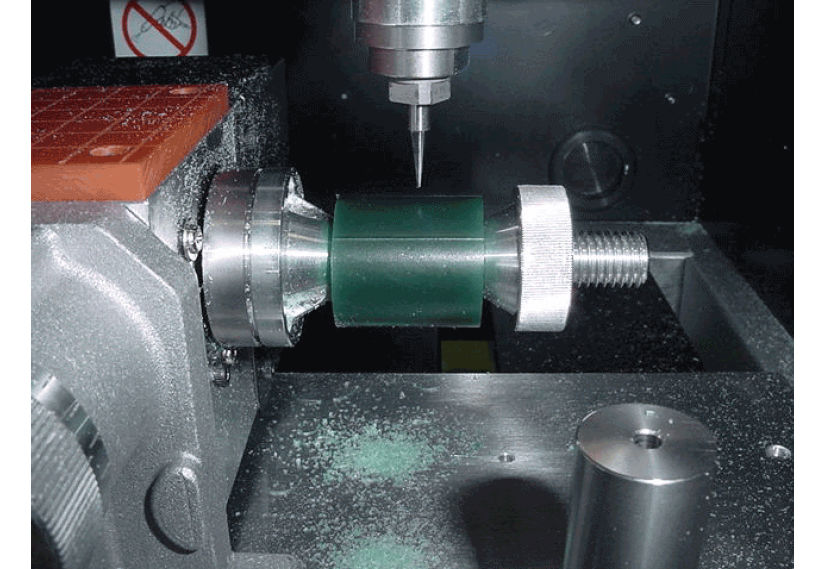

  回転軸ユニットにワックスチューブをセットした状態

•

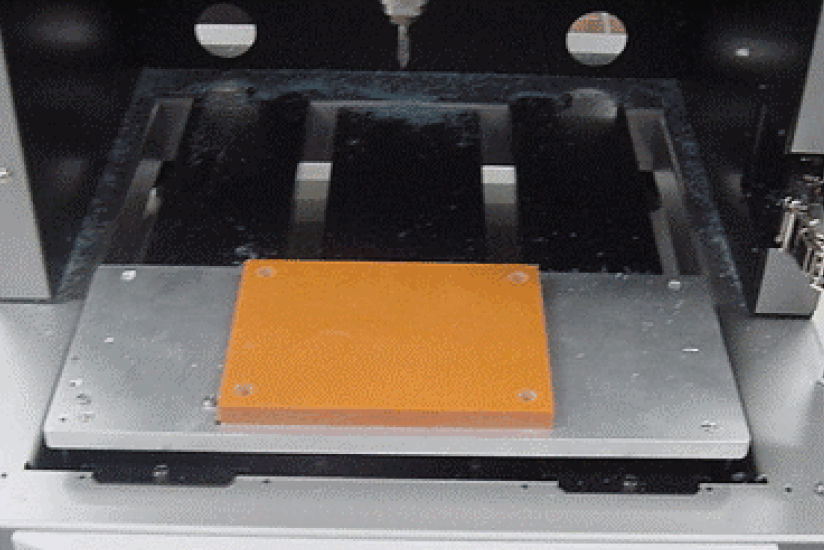

  回転軸ユニットを取り外したワイドテーブル

簡単操作のCAMソフト「MODELA Player 4」を標準付属

3D CADソフトで作成したデータを読み込み、すぐにJWX-10で切削加工が行える専用CAMソフト｢MODELA Player 4｣も標準付属。読み込み可能なファイルはDXF※3、STL、IGES※4形式。高品位なユーザーインターフェイスで切削までの操作を分かりやすくナビゲートします。

※3. DXF：AutoCAD®R12形式、3D DXFのみ対応。2D DXFは不可。
※4. IGES：IGES5.2、サーフェスのみ対応。ソリッド、2D図面は不可。

導入しやすい低価格を実現

JWX-10は、標準価格:998,000円(税抜)という低価格を実現。中小の宝飾工房でも安心して導入・運用できる手軽な切削RPマシンです。

JWX-10でのワックス原型製作の手順（例：指輪）

•

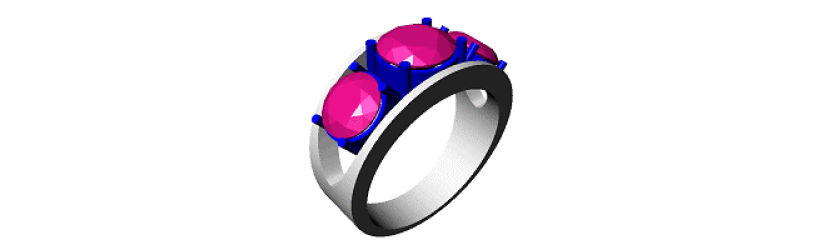

  1.CADでデザイン

•

  2.MODELA Player 4で切削設定

•

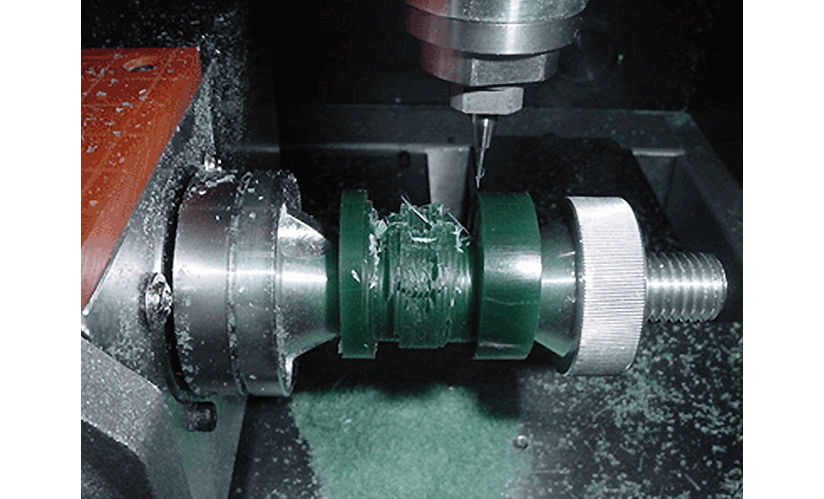

  3.材料セット・切削

•

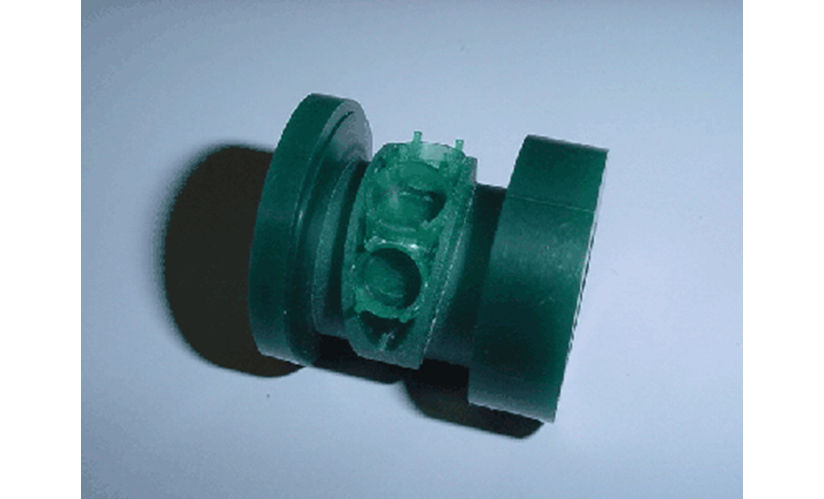

  4.切削終了→手加工にて最終原型完成

主な仕様

製品名	JEWELA model JWX-10
価格	標準価格：998,000円（税抜）
XYZ動作ストローク	回転軸ユニット未装着時：140(X)×105(Y)×105(Z) mm 回転軸ユニット装着時：140(X)×70.9(Y)×60(Z) mm
ワークプレートの大きさ	ワークプレート(大)：140(X)×105(Y) mm ワークプレート(小)：65(X)×65(Y) mm
回転軸ユニットに取り付け可能な材料サイズ	直径：最大85 mm 長さ：5～50 mm 内径：15～23 mm
動作速度	XY軸：0.1～50 mm/sec. Z軸：0.1～30 mm/sec. A軸：11.79rpm
スピンドルモーター	DCブラシレスモーター 最大 100W
スピンドル回転数	6,000～20,000rpm
ツールチャック	カッターホルダ(4.36mm)/コレット方式
電源および周波数	AC 100V±10 %、50/60 Hz
必要な電源容量/消費電力	2.1A/約 210 W
インターフェイス	USBコネクタ、センサーコネクタ、回転軸ユニットコネクタ、拡張端子
外形寸法	440(幅)×517(奥行)×554(高さ)mm
重量	40kg
付属ソフトウェア	｢MODELA Player 4｣、｢Roland Software Package｣ Windows® 98/Me/2000/XP対応
発売後1年間の販売目標台数	1,000 台（国内海外合計）
発売日	2005年1月21日(金)

注） 製品の仕様、外観は予告なく変更する場合があります。
