理想の試作環境を実現するオートツールチェンジャー「ZAT-650」販売のお知らせ

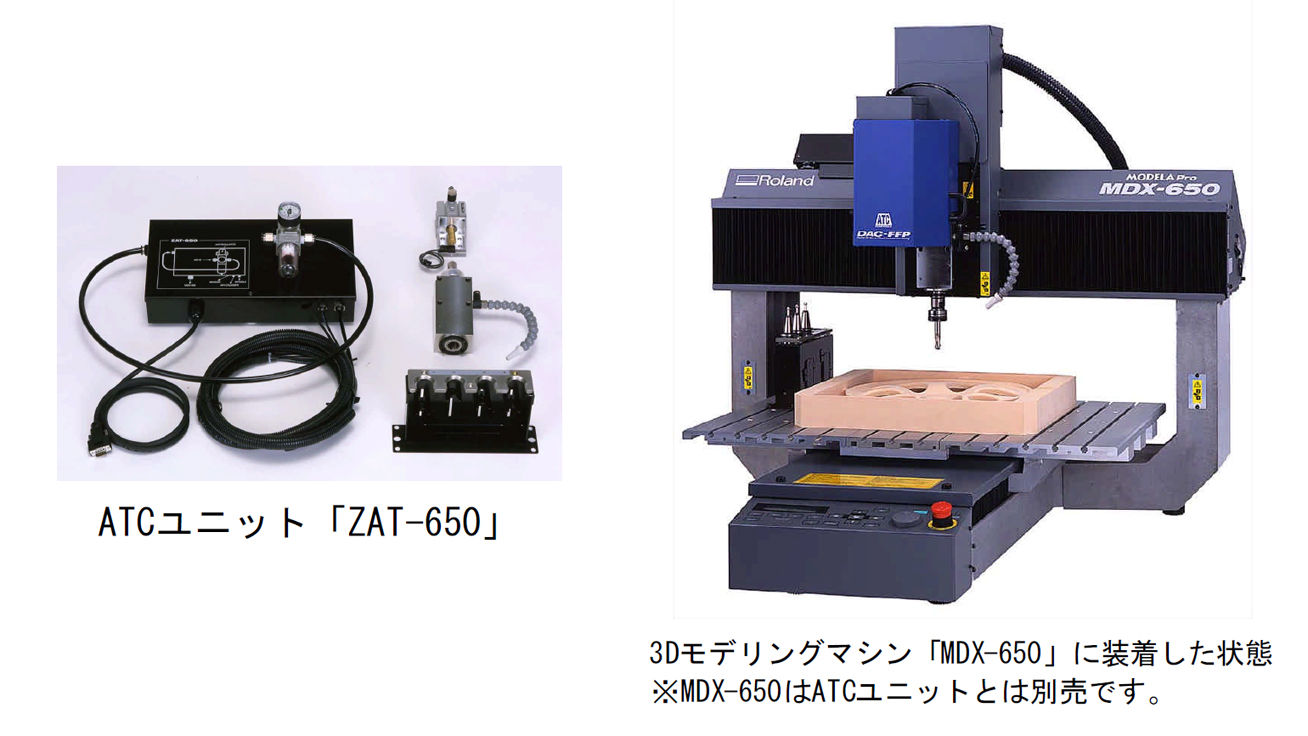

ローランド ディー.ジー.株式会社(浜松市新都田1-6-4/代表取締役社長:冨岡昌弘)は、工具の交換を自動化することにより試作加工を効率化する、3Dモデリングマシン「MDX-650」専用のオートツールチェンジャー(ATCユニット)「ZAT-650」を発表いたします。

当社はかねてより企業向けの小型工作機を開発してきました。最近では3D CADを用いて設計を行う企業が増えており、当社は設計者やデザイナーのイメージを具現化するツールとして「切削RP～切削加工によるラピッドプロトタイピング～」を提案しております。なかでも「MDXシリーズ」は、製品試作やデザイン検証に手軽にご利用いただける3Dモデリングマシンとして、製造業、デザイン業から教育分野に至るまで広く導入されています。MDX-650はその最上位機種となるハイスペック・モデリングマシンです。

ZAT-650は、MDX-650に装着することで最大8本(オプションのマガジン使用時)までのツールを自動で交換しながら荒加工から仕上げまでフルオートで高効率なモデル製作を実現します。また、当社回転軸ユニットと併用することにより、自動で多面加工も可能になり、試作加工を大幅に効率化します。従来よりMDX-650に付属のCAMソフト「MODELA Player」も今回バージョンアップし、ATCユニットや穴あけ加工に対応。ユーザーインターフェイスも向上し、さらに使いやすくなりました。

ZAT-650とMDX-650をセットで導入いただくことにより、荒加工から仕上げまで一連の切削作業を効率化できるため、さらに理想の試作環境に近づきます。試作加工業の方にはNC工作機またはMC(マシンニングセンター)のサブ機として、また製造業の設計、デザイン部門でも新たな導入が見込まれます。既にMDX-650をお持ちのお客様は、本体のアップグレードによりZAT-650をご利用いただけます。ZAT-650の販売は2003年1月14日(火)より開始いたします。

ZAT-650の主な特長

標準で4本、最大で8本のツールがセット可能

ATCユニット「ZAT-650」には、標準で4本のツールがセット可能。また、オプションのツールマガジンを使用することで最大8本のツールをセットすることができます。種類の違う工具を自動交換することで切削作業の大幅な効率化を実現します。ツール径はφ10 mm、ツール長は110 mmまでのツールをご使用いただけます。

※回転軸ユニット「ZCL-650」を併用時には、セット可能なツールは4本までです。

当社回転軸ユニット「ZCL-650」との併用により、多面加工がフルオートで可能

MDX-650専用の回転軸ユニット「ZCL-650」と組み合わせてご利用いただくことで、自動でツール交換をしながら、切削物を回転させ、自動的に2面・4面の加工が可能になるため、荒加工から仕上げまで全ての切削工程がフルオートで完了します。ツール交換時の手間や、多面加工時の材料の位置決めが不要になるため、加工経験のない方にも効率的にお使いいただけます。

ユキワ精工株式会社製のツールチャックやコレットが利用でき、高精度な加工を実現

ツールチャックやコレットは、工作機械部品の業界でも定評のあるユキワ精工株式会社製のものをご用意いたしました。高い負荷に対しても優れた切削性能を発揮し、芯振精度を向上させることで安定した切削が可能。樹脂や木材をはじめ、アルミや真鍮など、多様な材料を加工できます。

ATCユニット対応CAMソフトウェア「MODELA Player 4」(MDX-650に標準付属)

ATCユニットに対応するため、当社3Dモデリングマシン「MDX-650」に標準付属のCAMソフトウェア「MODELA Player」を新たに「MODELA Player 4」としてバージョンアップいたしました。新しいユーザーインターフェイスを備え作業性が向上したほか、IGESフォーマットのインポート、穴あけ加工、部分切削などの新機能も加わり、さらに使いやすく進化しました。

動作コマンドは当社独自形式に加え、NCコードのツール交換コマンドにも対応

動作コマンドは当社モデリングマシン専用のRML-1に加え、工作機械の標準であるNCコード(Gコード)のツール交換コマンドにも対応しているため、多くのCAMソフトウェアからの制御が可能です。

MDX-650を現在お持ちの方も本体のアップグレードにより追加導入が可能

既に3Dモデリングマシン「MDX-650」、回転軸ユニット「ZCL-650」をお使いのお客様が、「ZAT-650」を追加導入される場合は、本体をアップグレードすることによりATCユニット対応モデルへの変更が可能です。対象製品をお使いのお客様には当社より別途ご案内をさせていただきます。

主な仕様

商品名	ATCユニット
品番	ZAT-650
工具収容数	4本または8本(マガジン増設時、オプション)
最大工具長	110 mm
最大工具径	φ10 mm
ツールホルダ形式	テーパシャンク:JBS4002 15T 7/24テーパ、 プルスタッド:JBS4002 15P (45°)特殊
工具選択方式	ダイレクトチェンジ方式、固定番地指定
対応製品	MODELA Pro model MDX-650
標準価格	800,000円(税抜)
発売日	2003年1月14日(火)
